钢结构:建筑骨干钢结构工程项目

无论是15000平方米的豪华山庄还是街边20平米的饰品店,都必须准确的绘制房屋的结构。为了架构不同类型房屋的设计,需要通过XCAD来进行绘制每个转角的钢结构。

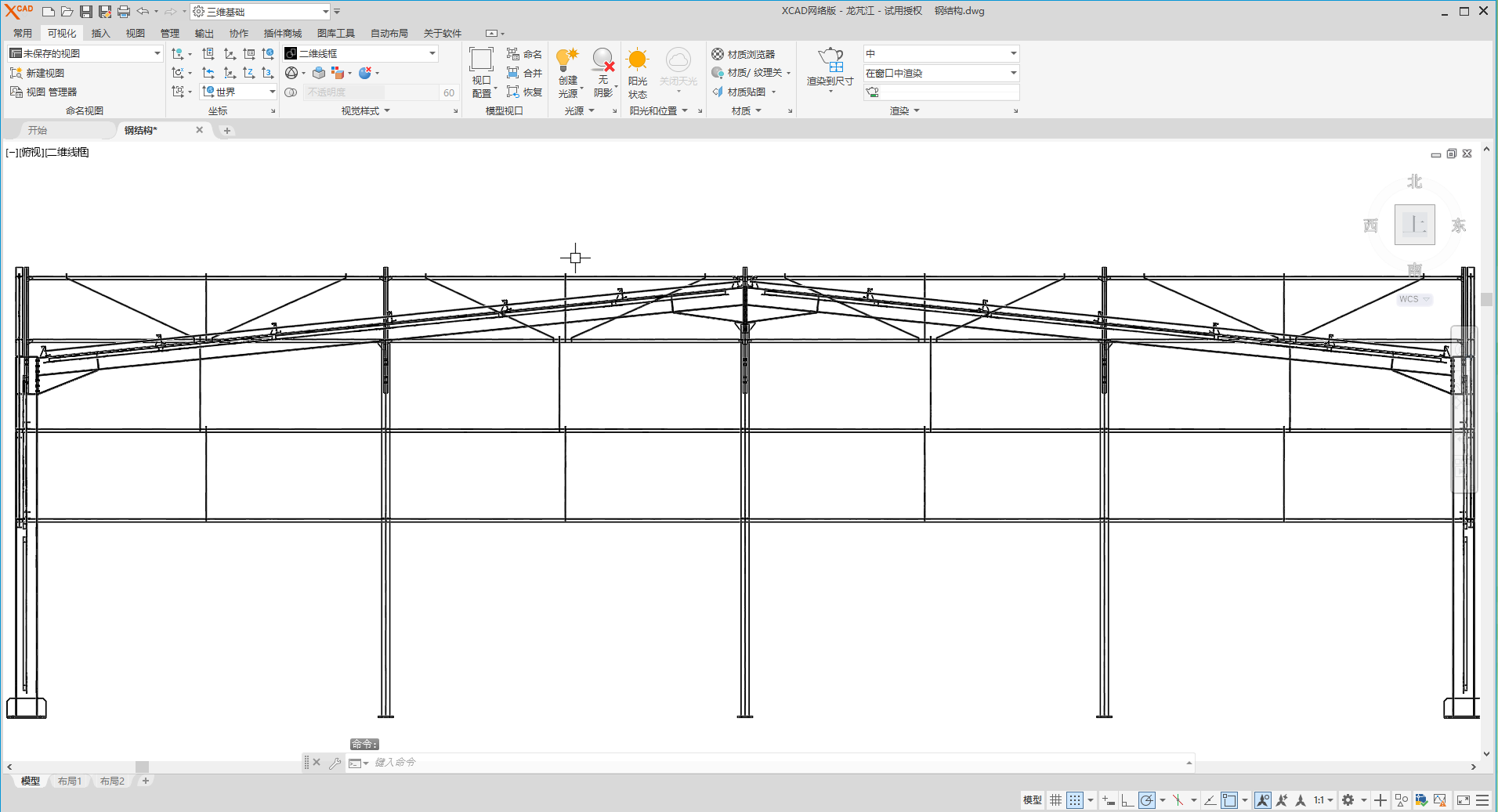

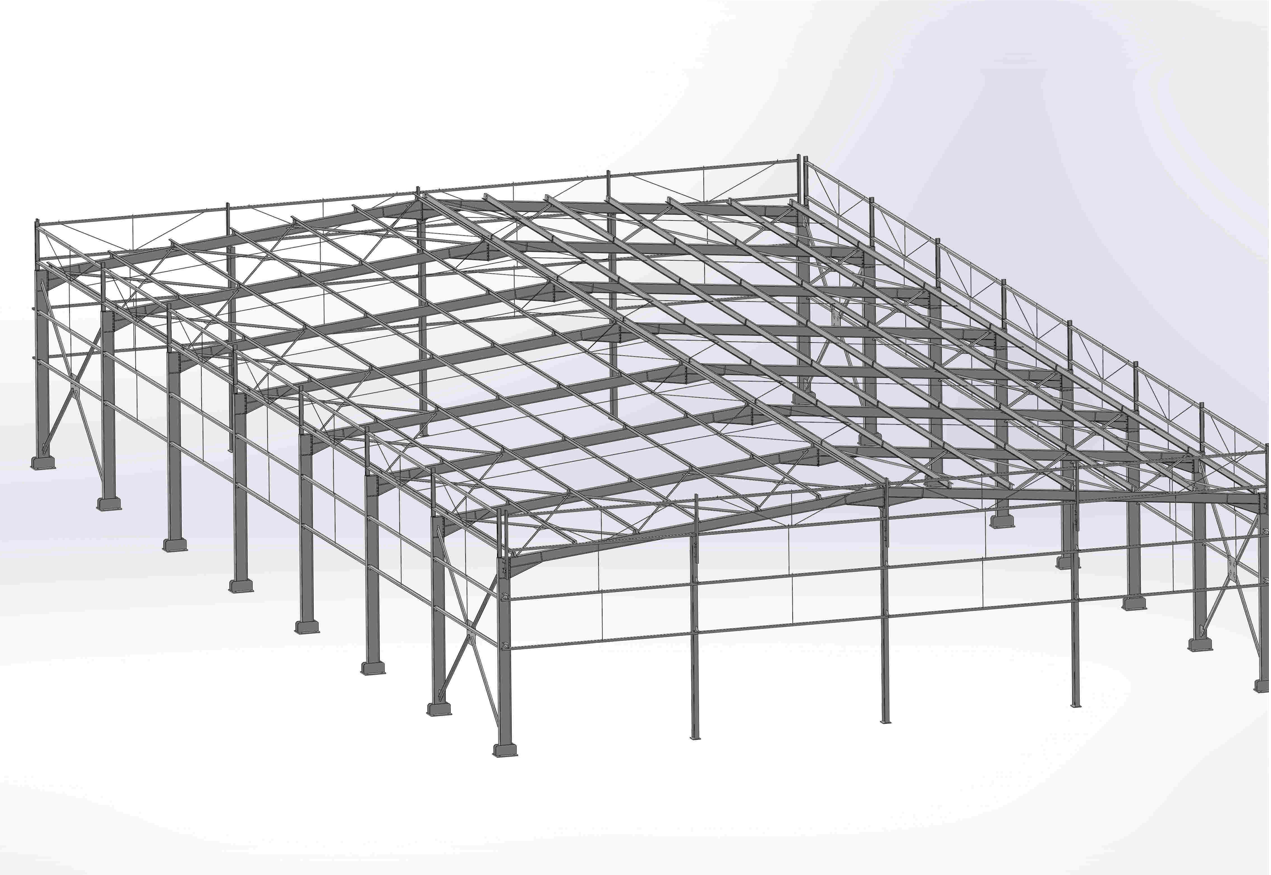

在项目中经常出现这种情况:结构中的任何人工程,尤其是与他们一起工作的人,会发现通过架构工具集来进行设计是为了节省最短的时间和创造最精确的设计可能。当从客户那得到了民用地形图并以 3D 形式绘制桩和挡土墙。这能更好地帮助设计师想象需要怎么的建筑,并迅速识别建设的困难条件。最常见的是针对钢梁,将这些类的设计工作和XCAD架构工具集结合可以快速绘制那些3D 钢梁,比如控制在哪里需要钢结构,并且可以推拉钢制物体,因此它们不会伸出任何物体碰到墙壁或屋顶。我使用XCAD架构工具集在真正的技术层面上确保它在允许的公差范围内,最终交付给客户。例如,如果设计师想设计距离8厘米远的柱子和 26厘米高的梁,我可以使用XCAD结构库中的模型,准确绘制到架构中。而且完成了数字信息的记录以便于我之后更容易检查。还例如设计师使用自定义显示用于控制梁的配置,并在平面图中表示。 例如在计划中查看钢的中心线柱为实线,带有浅色隐藏线表示实际的柱子宽度。这些都是XCAD在钢梁架构中可以完成的一个强大的功能。
