机械制造及工程服务：设备管道自动布局

在粮食加工，化工工程等行业，针对不同场地的工程建设需要，需要针对特定生产工艺用来搭建机械设备与管道，并生成BOM清单发送生产或外协厂商。XCAD可以将不同企业设备库的装备和管道自动进行约束排布和连接，快速展示售前方案（包含装备BOM清单），以极少的时间和成本完成工程建造方案。

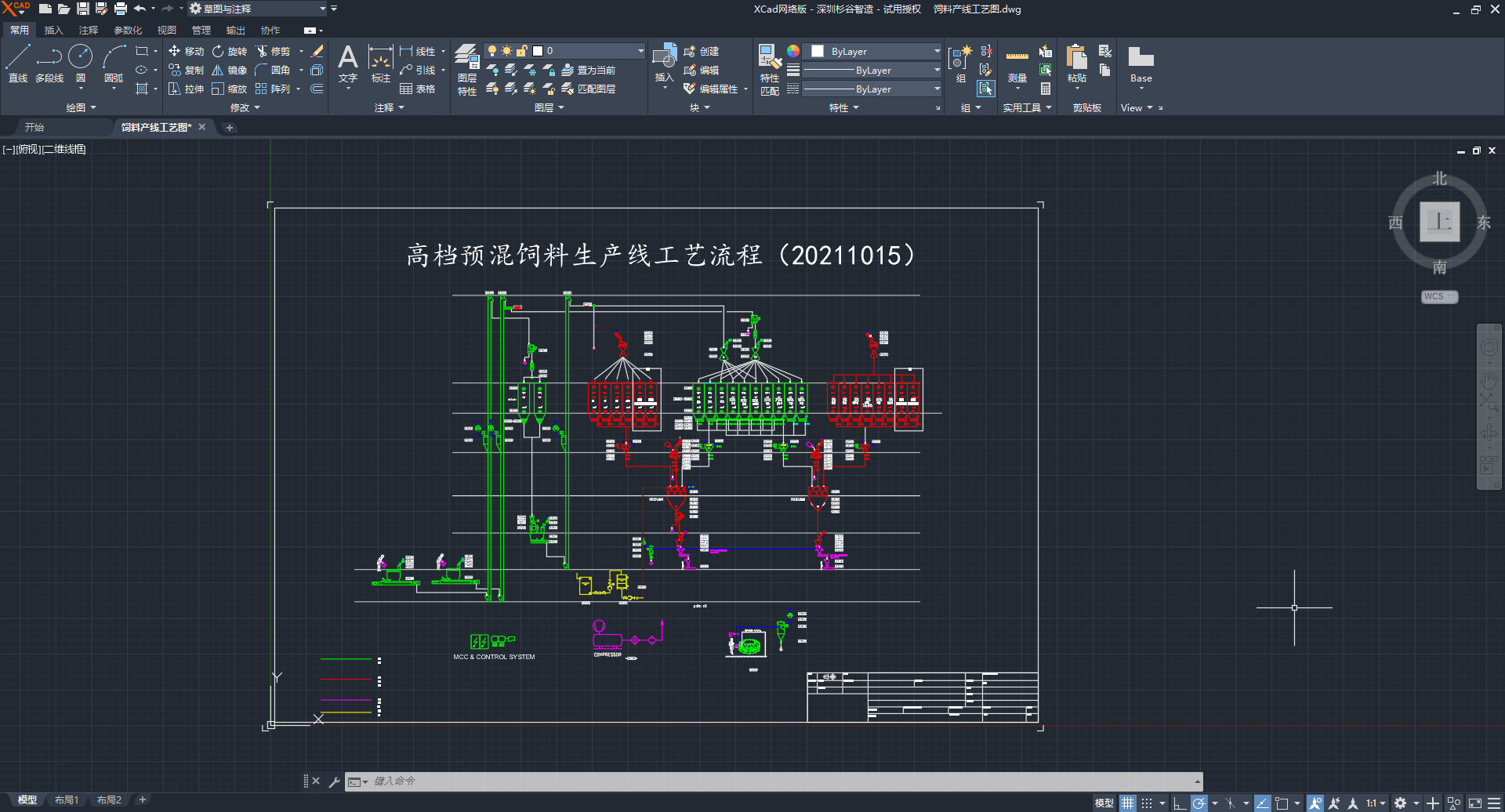

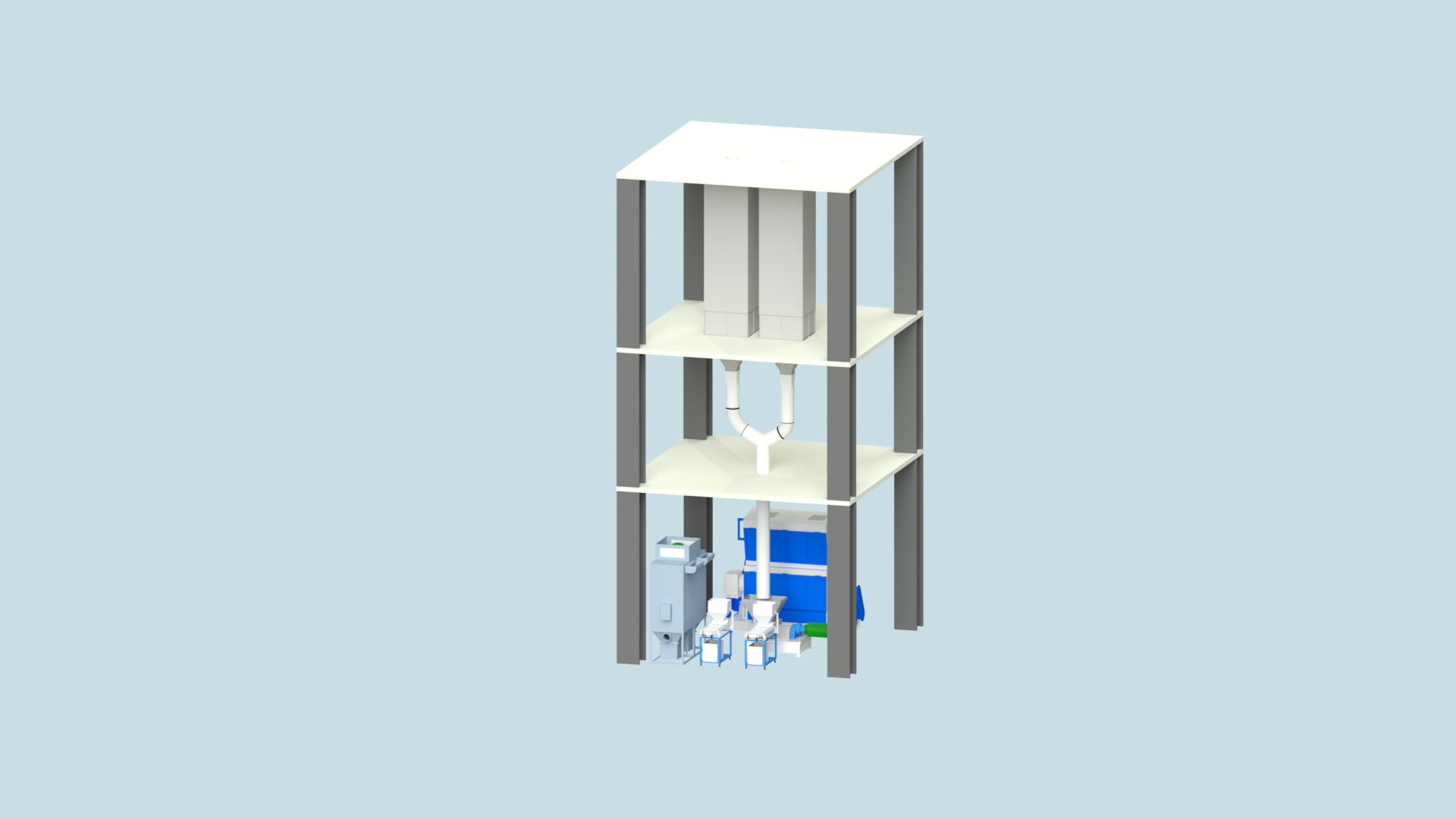

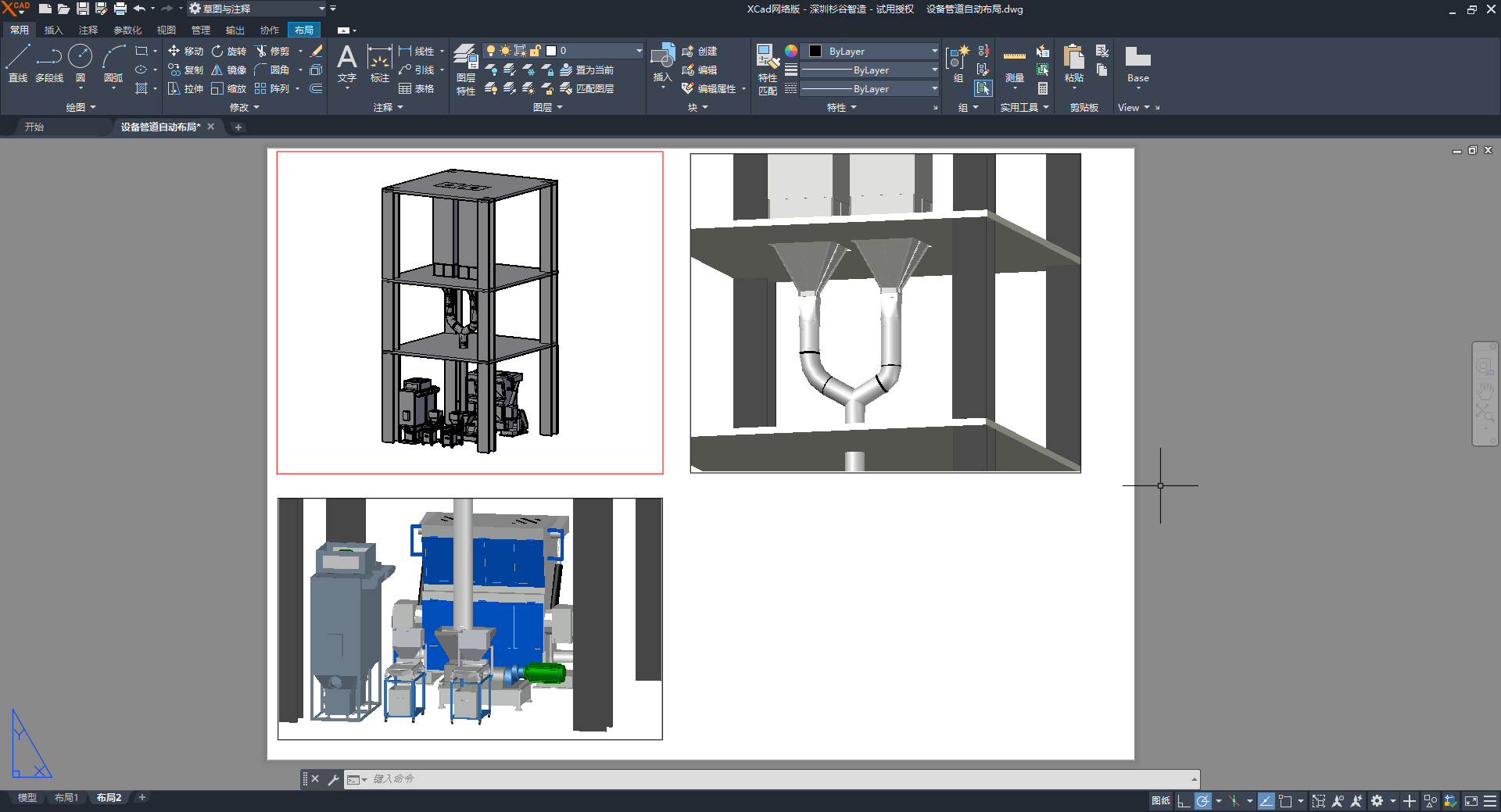

目前主流饲料行业产品大致分为：宠物料，畜禽料，水产料，这3类产品的生产线工艺比较固定，从饲料原材料（玉米豆粕等）储存的设备粮仓到加工设备的路线更短，应用也更普遍。在XCAD上设计饲料生产工艺流程，规划每条产线上的设备预置数量，种类，型号；最后计算总产能是否达到项目年产量的最低要求。根据导入的土建CAD选择建筑厂房的定位，并完成楼房的基本建模。针对不同楼层间设备的布局管道连接口，根据选定管道的材料属性，钢板厚度，溜管直径、类型等参数，和管道进出口类型，高度尺寸，弯头角度等类型进行自动管道接头的连接。最终自动输出料仓，料斗等工程图，外购件采购清单BOM和设备，预制件，楼层平台等的清单BOM。使得原本生产设备并现场安装的费用下降了50%，工期从3个月下降为1个月。
