关于展平视图

在当前视图中创建三维实体和面域的展平视图。

创建三维模型的二维表达

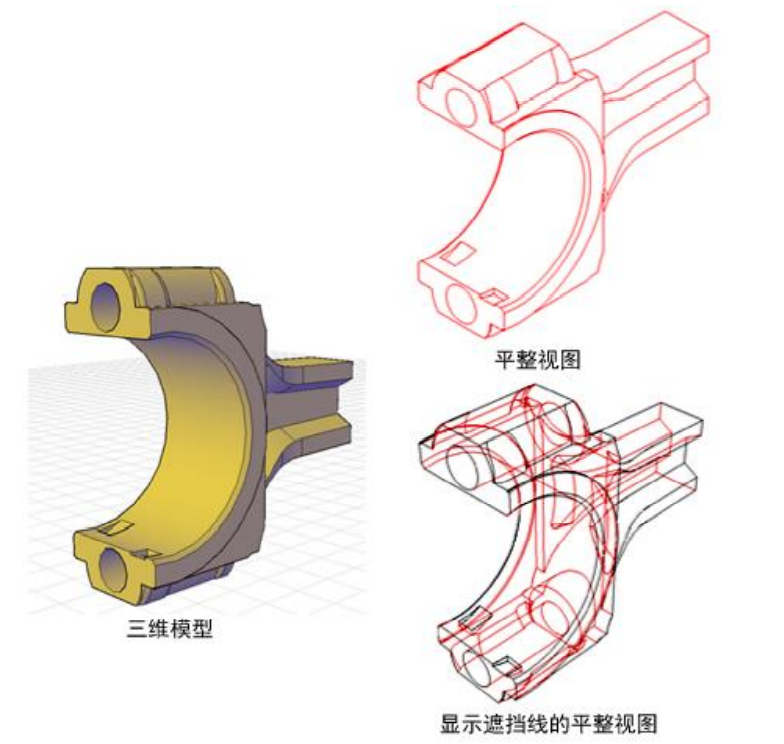

通过 FLATSHOT 命令,可以创建投影到 XY 平面上的三维模型的展平二维表示。生成的对象可作为块插入,也可以另存为独立的图形。此功能在创建技术图解时十分有用。


仅可以在模型空间中执行平面摄影过程。从设置所需视图(包括正交视图或平行视图)开始。将捕获模型空间视口中的所有三维对象。因此,请确保将不想捕捉的对象放置到处于关闭或冻结状态的图层上。

创建块时,可以通过调整“平面摄影”对话框中的“前景线”和“暗显直线”设置来控制隐藏线的显示方式。要获取最佳网格对象,请清除“暗显直线”下的“显示”框,以便不表示隐藏线。

将整体捕捉已截取截面的三维对象,如同尚未对这些对象截取截面一样。

注意:要针对图纸空间布局创建三维实体的轮廓图像,请使用 SOLPROF 命令。

修改使用平面摄影创建的块

可以修改已作为块插入的展平视图,方法与修改任何其他二维块几何体的方法相同。
