可以使用坐标过滤器从现有对象上的位置一次提取一个坐标值。

坐标过滤器使用一个位置的 X 值、第二个位置的 Y 值和第三个位置的 Z 值来指定新的坐标位置。与对象捕捉一起使用时，坐标过滤从现有对象提取坐标值。

坐标过滤器通常用于定位矩形的中心，以及定位 UCS 的 XY 平面上三维点的投影。

要在命令提示下指定过滤器，请输入一个句点以及字母 X、Y 和 Z 中的一个或多个。下一项输入将限定于特定的坐标值。

样例：在二维中使用坐标过滤器

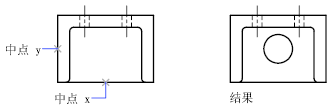

下面的图例中，定位面的孔位于矩形的中心，这是通过从定位面的水平直线段和垂直直线段的中点提取出 X,Y 坐标而实现的。

以下是命令提示序列：

命令: circle

指定圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]: .x

于: mid

于: 选择定位面底边上的水平线

于: (需要 YZ): mid

于: 选择定位面左边上的垂直线

于: 直径(D)/<半径> 指定孔的半径

仅当程序提示输入点时，坐标过滤器才生效。如果试图在命令提示下使用坐标过滤器，则将显示错误信息。

样例：在二维中使用坐标过滤器

此样例显示如何使用坐标过滤器在三维对象的中心（质心）创建点对象。为清楚起见，已将隐藏线删除。新点的 X 值从第一个指定的位置提取，Y 值从第二个位置提取，Z 值从第三个位置提取。这三个值结合起来形成新点的坐标值。

命令: point

点: .x

中点

选择对象 (1)

(需要 YZ): .y

中点

选择对象 (2)

(需要 Z): 中点

选择对象 (3)
