关于“块”选项板

使用“块”选项板,可从功能区库或“块”选项板快速访问块。

可以使用“块”选项板、“工具选项板”窗口或“设计中心”插入块,具体取决于哪个工具最适合需要。

在“常用”选项卡的“块”面板中单击“插入”,即可单击并放置所显示功能区库中的块。该库显示当前图形中的所有块定义。单击并放置这些块。


注意:创建标注和多重引线时,与标注和多重引线样式关联的块将自动包含在内,因此它们不会显示在功能区库或“块”选项板中。

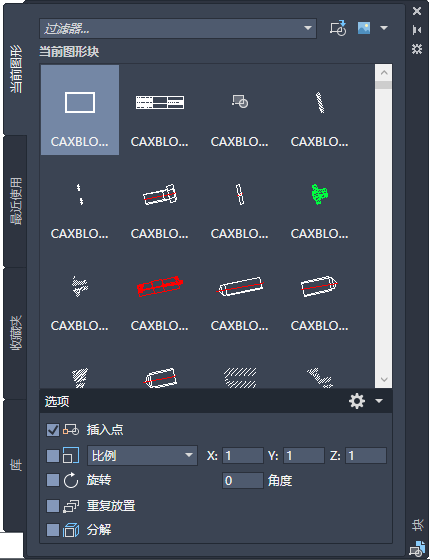

其他三个选项(即“最近使用的块”、“收藏块”和“库中的块”)会将“块”选项板打开到相应选项卡。下图显示所有四个选项卡。


• “当前图形”选项卡显示当前图形中可用块定义的预览或列表。

• “最近使用”选项卡显示当前和上一个任务中最近插入或创建的块定义的预览或列表。这些块可能来自各种图形。

• “收藏夹”选项卡会显示从“块”选项板的其他选项卡复制的收藏块定义的预览或列表。

• “库”选项卡显示单个指定图形或文件夹中的预览或块定义列表。将图形文件作为块插入还会将其所有块定义输入到当前图形中。 单击选项板顶部的“浏览”控件 ( ),以浏览到其他图形文件或文件夹。

注意:在“块”选项板中,作为块插入的外部文件的名称中包含星号 (*)。

可以使用多种方法从以下选项卡之一插入块:

• 单击块并将它放置到当前图形中。 此方法将应用在“选项”下指定的设置

• 将块拖动到当前图形中,以便快速放置。此方法仅使用在“选项”下指定的“比例”和“旋转”值。

• 单击鼠标右键,然后选择一个选项。

• 从“块”选项板中的任意选项卡,单击“将 DWG 作为块插入”( )。 此方法将图形文件作为块插入。

注意“块”选项板底部的放置选项。使用这些选项可以免去多个步骤(如反复放置块)。

提示若要优化绘图区域,将“块”选项板固定到应用程序窗口的任意一侧,然后从其标题栏中打开“自动隐藏”。
