关于将约束添加到动态块

设置规则,用于管理块中几何对象的位置、斜度、相切、标注及相互关系。

约束类型

在将约束添加到动态块定义中时,一旦将块插入到图形中,就可以添加控制参数的可编辑特性。

• 几何约束

几何约束可用于限制块中关联的几何图形的移动或修改方式。例如,可以指定对象必须保持垂直、相切、同心还是与其他块几何图形重合。这可提供一种方式,用于了解设计选项或在保持设计要求的同时进行设计更改。可以使用与在块编辑器之外约束几何图形的相同方法,在块编辑器中向块添加几何约束。几何约束在功能区和块编写选项板上均可用。

• 标注约束

标注约束控制几何图形相对于图形或其他对象的大小、角度或位置。使用 BCPARAMETER 命令在块编辑器中应用的标注约束称为约束参数。虽然用户可以在块定义中使用标注约束和约束参数,但只有约束参数可以为该块参照显示可编辑的自定义特性。

约束参数包含可以为块参照显示或编辑的参数信息。

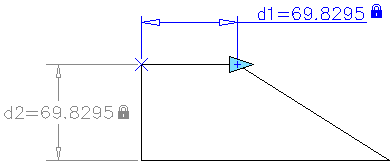

上述块定义包含线性约束和水平约束参数。水平约束参数包含夹点,而线性约束不包含。水平约束参数还是动态的,而线性约束不是。

在动态块中定义用户参数

可以通过数学表达式控制标注约束的几何图形。虽然用户可以同时在块编辑器中插入用户变量和用户参数,但是只有用户变量显示为块参照的可编辑自定义特性。

有多种类型的用户参数。

注意: 可以将用户参数显示为块参照的自定义特性。如果它不定义方程式,则可以对特性进行编辑。如果它是方程式,则该特性为只读特性。

使用参数管理器控制约束的块

在块编辑器中,参数管理器将显示和控制以下类别:

• 动作参数

• 属性

• 标注约束参数(在 3DTHXCAD LT 中不可用)

• 参照参数(在 3DTHXCAD LT 中不可用)

• 用户参数(在 3DTHXCAD LT 中不可用)

对于上述每种类别,用户均可以显示和控制以下特性,例如名称、值、表达式、显示顺序和说明。
