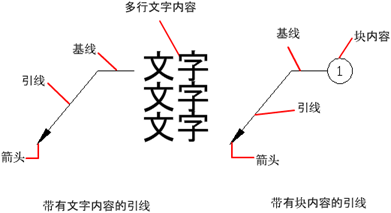

引线对象是一条直线或样条曲线，其中一端带有箭头，另一端带有多行文字对象或块。

在某些情况下，有一条短水平线（又称为基线）将文字或块和特征控制框连接到引线上。

基线和引线与多行文字对象或块关联，因此当重定位基线时，内容和引线将随其移动。

当打开关联标注，并使用对象捕捉确定引线箭头的位置时，引线则与附着箭头的对象相关联。如果重定位该对象，箭头也重定位，并且基线相应拉伸。

注意: 引线对象不应与自动生成的、作为尺寸线一部分的引线混淆。

出于多种原因，引线和对象之间的关联性可能会丢失。例如：

• 如果已重定义块而使该点的引线附着到移动，将不保留引线和块参照之间的关联性。

• 在更新或编辑事件删除附着到引线上的点时，不保留引线和模型文档工程视图之间的关联性。

您可以使用注释监视器来跟踪引线关联性。当注释监视器处于启用状态时，将通过在引线上显示标记来标记失去关联性的引线。（请参见 ANNOMONITOR。）

单击标记将显示一个菜单，其中包含各种选项，它们特定于相应的已解除关联的标注。失去关联性的引线上的菜单可用来访问 DIMREASSOCIATE 和 ERASE 命令。

旋转视图

引线基线、标注组件和文本对象在创建时即确定了其相对于 UCS 轴的水平和垂直方向。如果旋转了图形中的视图，您可以先使用“UCS/视图”选项设置相对于图形（而非旋转视图）的水平和垂直方向。
