关于图案填充孤岛
位于图案填充边界内的封闭区域或文字对象将视为孤岛。
三种孤岛检测样式的比较如下：

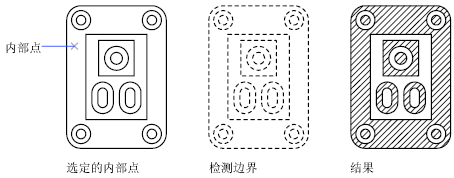

使用“普通孤岛检测”时，如果指定所示的内部拾取点，则孤岛保持为不进行图案填充，而孤岛内的孤岛将进行图案填充。

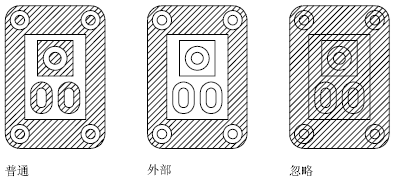

使用同一拾取点时，各选项的结果对比如下。
按如下所示设置系统变量 HPISLANDDETECTION：
• 0=标准
• 1=外部
• 2=忽略
