关于动态块
动态块包含规则和限制,用于在将块插入图形或在以后对其进行修改时控制块的外观和行为。
可以将这些规则和控制添加到任何现有块,也可以在创建新块时使用它们。这些控制仅限于二维操作。
使用动态块的示例
可以使用各种控制和行为,来提升使用块的灵活性和效率。下面是一些关于如何使用动态块的示例:
• 自动将块与表示墙壁或管道的几何对象对齐
• 在块上创建其他移动夹点
• 添加多个插入点,以便在插入块时按 Ctrl 键可循环经过这些点
• 选择在插入块时是翻转还是镜像块
• 按标准增量控制块的大小或形状,例如紧固件的长度或门的宽度
• 以表格的格式显示一个零件族或类似样式,以选择相同块的不同版本
如果您注意到使用块时经常重复的操作,可以减少琐碎的工作量,从而在效率方面实现大幅提升。
块编辑器
块编辑器是一个专门的块编写环境,用于创建和修改块几何图形、属性、参数、动作和约束。它包括下列组件:
• 具有灰色背景的图形区域
• 上下文功能区选项卡,包含保存和测试块以及退出编辑器等操作
• “块编写”选项板,提供包含用于向块定义添加动态功能的工具的多个选项卡
• 临时区域,用于测试动态块设计
使用 BEDIT 命令(可在功能区上“常用”选项卡的“块”面板上获得),可以访问块编辑器。
注意:“块编写”选项板集上的第三个选项卡“参数集”仅包含预定义的参数和动作,为方便您操作,这些参数和动作已组合到一起。
应用参数集
通过动态块,您可以插入单个可更改形状、大小或显示的块,而不是插入许多静态块定义中的一个。例如,您可以创建大小可调整为门洞的单个动态门块,而无需创建多个不同大小的内部门块。
在上图中,多个可见参数显示为特定夹点或控制,所有这些参数都与某项动作相关联。亮显的自定义夹点是与拉伸动作相关联的线性参数。将这些参数配对在一起时,它们称为参数集。
提示创建参数时指定关键点的顺序决定夹点或控制的位置,并且可能有其他意义。
以下是一个查找列表示例,该列表在多个选项之间提供选择。
在这种情况下,亮显的控制是与查找动作相关联的查找参数。此参数集旨在显示用于控制门的所示开度的选项列表。
应用约束

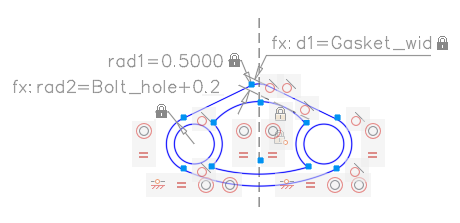

包括几何约束、标注约束和参数化公式在内的参数化图形功能集可以在块中使用。
定义约束的功能在 3DTHXCAD LT 中不可用,但对于在其他基于 3DTHXCAD 的产品中定义的块,可以在 3DTHXCAD LT 中不受限制地使用。
重要信息: 可以创建与在相同块中定义的参数和动作冲突的约束。
