对于具有一个视图的二维图形，可以在模型空间中完全创建模型及其注释，无需使用布局。

此方法虽然简单，但是却有很多局限，其中包括

• 它仅适用于二维图形

• 它不支持多视图和依赖视图的图层设置

• 缩放注释和标题栏需要计算，除非用户使用注释性对象。

过程概述

如果从模型空间中绘制和打印，必须在打印前确定并为注释对象应用一个比例因子。请按照以下步骤操作。

1. 确定图形的测量单位（图形单位）。

2. 指定图形单位的显示样式。

3. 计算并设定标注、注释和块的比例。

4. 在模型空间中插入标题栏，反比缩放至所需的打印比例。

5. 在模型空间中按实际比例 (1:1) 进行绘制。

6. 创建标注、注释和标签，同样反比缩放至所需的打印比例。

7. 按预先确定的比例打印图形。

确定测量单位

在模型空间中进行绘制之前，请确定屏幕上每种单位所代表的内容，例如英尺、毫米或千米。例如，如果绘制发动机零件，可以将一个图形单位确定为等于一毫米。如果绘制地图，可以将一个单位确定为等于一千米。

指定图形单位的显示样式

确定图形的图形单位之后，需要指定图形单位的显示样式，以显示图形单位，包括单位类型和精度。例如，值 14.5 可以显示为 14.500、14-1/2 或 1'2-1/2"。

使用 UNITS 命令指定图形单位的显示样式。默认图形单位是十进制形式。

计算并设定注释和块的比例

在绘制之前，应该设定图形中的标注、注释和块的比例。事先对这些元素进行缩放可确保在打印最终的图形时它们的尺寸正确。

您应该输入以下对象的比例：

• 文字。创建文字时设置文字高度或在文字样式 (STYLE) 中设置固定文字高度。

• 标注。在标注样式 (DIMSTYLE) 中或使用 DIMSCALE 系统变量设置标注比例。

• 线型。使用 CELTSCALE 和 LTSCALE 系统变量设置非连续线型的比例。

• 填充图案。在“图案填充和渐变色”对话框 (HATCH) 中或使用 HPSCALE 系统变量设置填充图案的比例。

• 块。插入块时指定块的插入比例，或在“插入”对话框 (INSERT) 或“设计中心”(ADCENTER) 中设置插入比例。

用来插入块的系统变量是 INSUNITS、INSUNITSDEFSOURCE 和 INSUNITSDEFTARGET。这也适用于图形的边界和标题栏。

如果要自动缩放注释，也可以使用注释性对象。

确定打印比例因子

要从“模型”布局打印图形，需要通过将图形比例转换为 1:n 来计算精确的比例因子。此比例把打印单位当作表示正在绘制对象实际比例的图形单位。

例如，如果要打印的比例为 1/4 英寸 = 1 英尺，可以按如下步骤计算出比例因子 48：

1/4" = 12"

1 = 12 x 4

1（打印单位）= 48（图形单位）

使用同样的计算方法，1 分米 = 1 米的比例因子是 100，1 英寸 = 20 英尺的比例因子是 240。

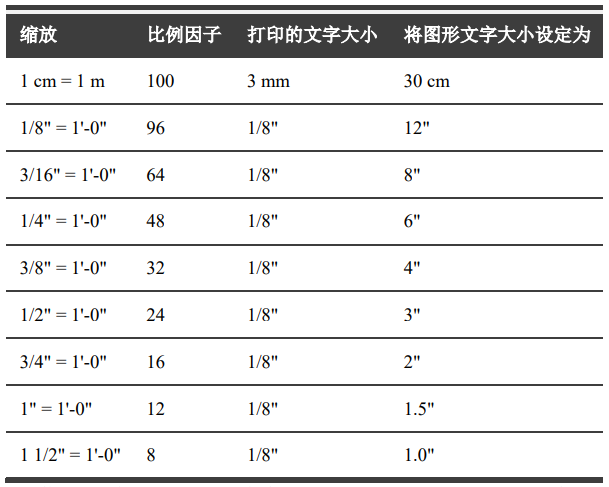

用于从模型空间打印的样例缩放比例

如果使用公制单位，图纸尺寸可能为 210 x 297 mm（A4 纸），比例因子为 20。按如下方法计算栅格界限：
