关于多线

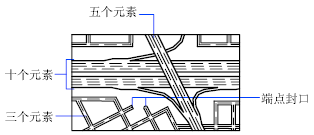

多线由多条平行线组成,这些平行线称为元素。

绘制多行时,可以使用包含两个元素的 STANDARD 样式,也可以指定一个以前创建的样式。开始绘制之前,可以更改多行的对正和比例。

多行对正确定将在光标的哪一侧绘制多行,或者是否位于光标的中心上。

多行比例用来控制多行的全局宽度(使用当前单位)。多行比例不影响线型比例。如果要更改多行比例,可能需要对线型比例做相应的更改,以防点或虚线的尺寸不正确。

创建多线样式

可以创建多线的命名样式,以控制元素的数量和每个元素的特性。多线的特性包括

• 元素的总数和每个元素的位置

• 每个元素与多线中间的偏移距离

• 每个元素的颜色和线型

• 每个顶点出现的称为 joints 的直线的可见性

• 使用的端点封口类型

• 多线的背景填充颜色


带有正偏移的元素出现在多线段中间的一条线的一侧,带有负偏移的元素出现在这条线的另一侧。
