从现有模型文档工程视图中生成的正交和等轴测工程视图称为投影视图。

注意:模型文档仅适用于 64 位系统。

投影视图可以源自任何现有视图，只要现有视图未过期或未融入。投影视图与其源视图保持父子关系。

投影视图继承父对象的所有特性，特性值将标记为“来自父对象”（默认设置）。因此，当父视图的特性更改时，投影视图上的相应特性也会更改。如果需要，可以替代投影视图的特性。它们会停止跟随对父视图所做的更改。

当模型较大或较复杂时，每次更改特性时视图更新可能花费较长时间。可以启用“延时更新”来延迟所有更新，直到单击“确定”或禁用“延时更新”。

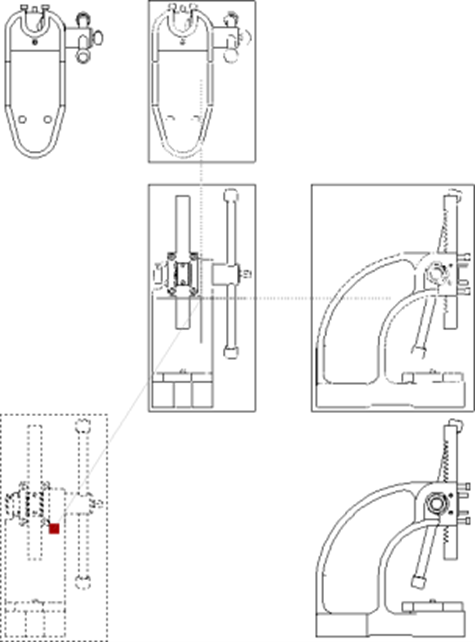

等轴测投影视图可以在布局的任意位置上移动，同时正交投影视图被约束为与其父视图对齐。它包含两个含义：

a. 如果移动父视图，所有正交子视图也将随之移动，以保持对齐。

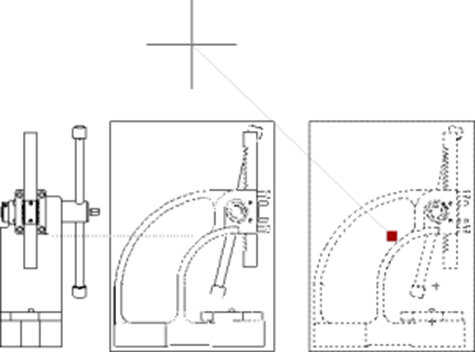

b. 如果移动子视图（正交），它将被约束为与父视图保持对齐。

如果需要，可以删除对齐约束并将正交视图移动到布局中的任意位置。以这种方式移动的工程视图可以通过将其视图对齐特性重置为“对齐”进行恢复。然而，因为旋转操作而断开的对齐约束无法通过此功能恢复。

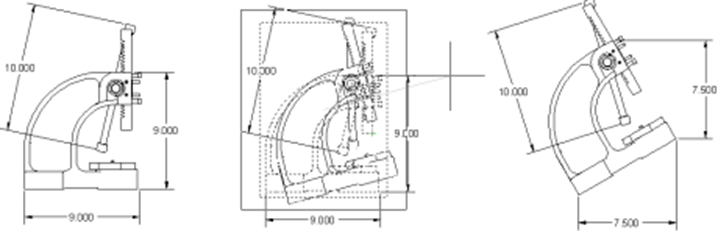

当旋转工程视图时，如果选择注释工程视图的标注，它们也会旋转。

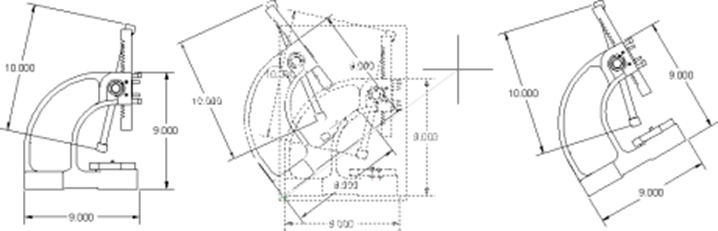

如果未选择标注，则仅旋转对齐的标注。

如果删除父视图，其子视图不会被删除。子视图会自动采用父视图的角色。尽管子视图成为了父视图，但它们不会成为基础视图。因此，“特性”选项板中的“视图类型”特性会继续显示“投影”值。此外，在应用于基础视图的“工程视图编辑器”上下文功能区选项卡上的选项对于子视图仍然不可用。

当注释与视图相关联时，除非明确选择它们，否则它们不会被删除。
