可以在进行附着、拆离和重载外部参照操作时以及加载包含外部参照的图形时保留一份操作记录。

只有当 XREFCTL 系统变量设置为 1 时，才会保留此日志。系统默认设置为 0。

日志文件是一个普通的 ASCII 文本文件，其名称与当前图形相同，文件扩展名为 .xlg。 例如，如果加载文件名为“sample.dwg”的图形，则程序将在当前文件夹中搜索名为“sample.xlg”的日志文件。如果该文件不存在，则以该名称创建新的文件。

一旦为图形创建了日志文件，程序就不断向其中添加信息。每次打开文件时，程序都将标题部分写入日志文件。如果日志文件太大，可以将其删除。

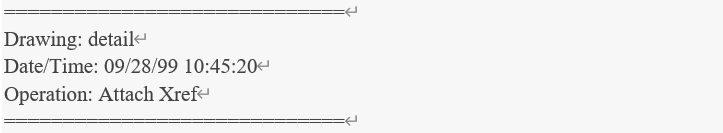

外部参照日志文件的样例标题部分

该标题部分包括当前图形的名称、日期和时间，以及所执行的操作。

拆离或重载操作期间，程序立即在标题部分之后包括所有受操作影响的外部参照的嵌套层。要在当前图形中查看一组外部参照的参照树形结构，请使用“拆离”或“重载”并在日志文件中检查结果。

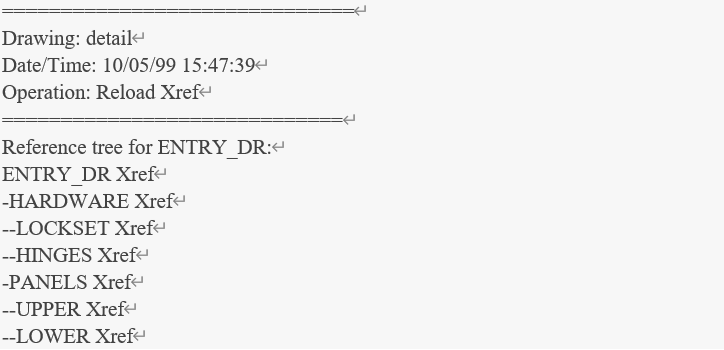

显示嵌套的外部参照的样例日志文件

在下例中，外部参照 ENTRY_DR 包括两个嵌套的外部参照：HARDWARE 和 PANELS。外部参照 HARDWARE 和 PANELS 各自也包含两个外部参照。

程序在日志文件中为每个临时添加到当前图形中的依赖外部参照的命名对象和产生的任何错误记录一个条目。绝大多数错误消息不仅显示在屏幕中，而且会写入日志文件。

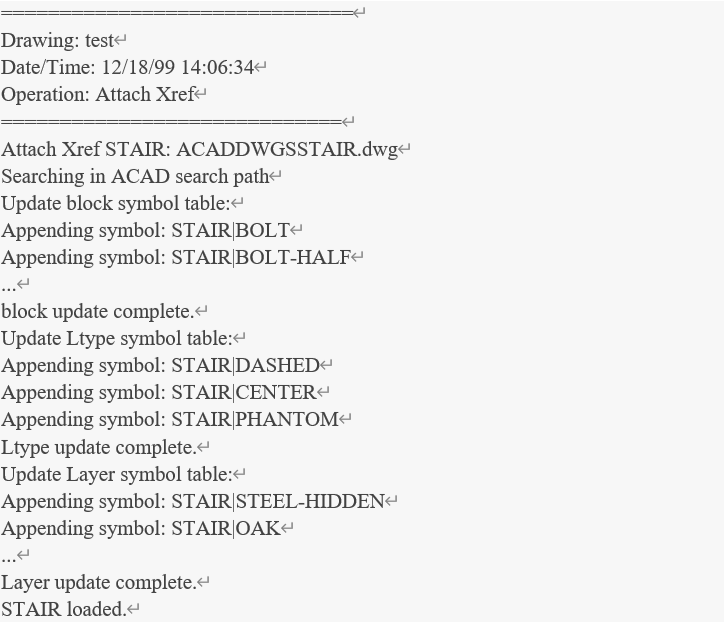

显示附着外部参照结果的样例日志文件

以下样例展示了外部参照 STAIR 被附着到工作图形“test.dwg”时所生成的局部日志文件的列表条目。此日志文件随状态信息一起列出受影响的定义（符号）表和添加的定义名称。
