关于数据提取

可以从对象中提取信息(例如块属性和图形特性)来创建进度、明细表或 BOM 表。

例如,如果用户有一个住宅建设工程,需要创建门的安装清单以放置在图形中。使用数据提取向导,用户可以仅选择门对象(在此例中是块)并提取属性数据。由于数据提取向导也可以从对象提取特性信息,因此更具有灵活性。

选择门的特性后,提取的数据将在向导中以列的形式显示。用户可以组织和优化这些列中的信息,并通过指定表格样式或将现有的表格作为样板来对其格式化。

用户得到满意的表格后,可以将其插入到图形中,即完成提取过程。如果需要与工程中的其他人共享提取的信息,则可以将相同的提取数据输出到外部文件。

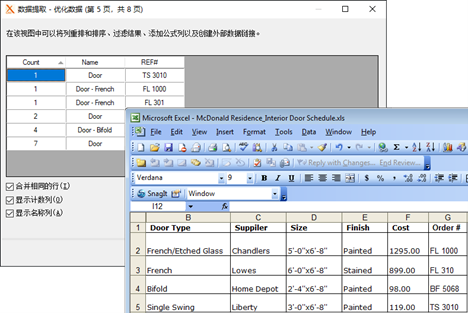

存储在 Excel 电子表格中的信息可以与提取的图形数据(对象特性数据)进行链接和合并。继续上面的例子,Excel 电子表格的图形中有一些有关门的其他信息(供应商和成本)。在电子表格中选择供应商和成本的列,并将其与数据提取中的其他数据合并。

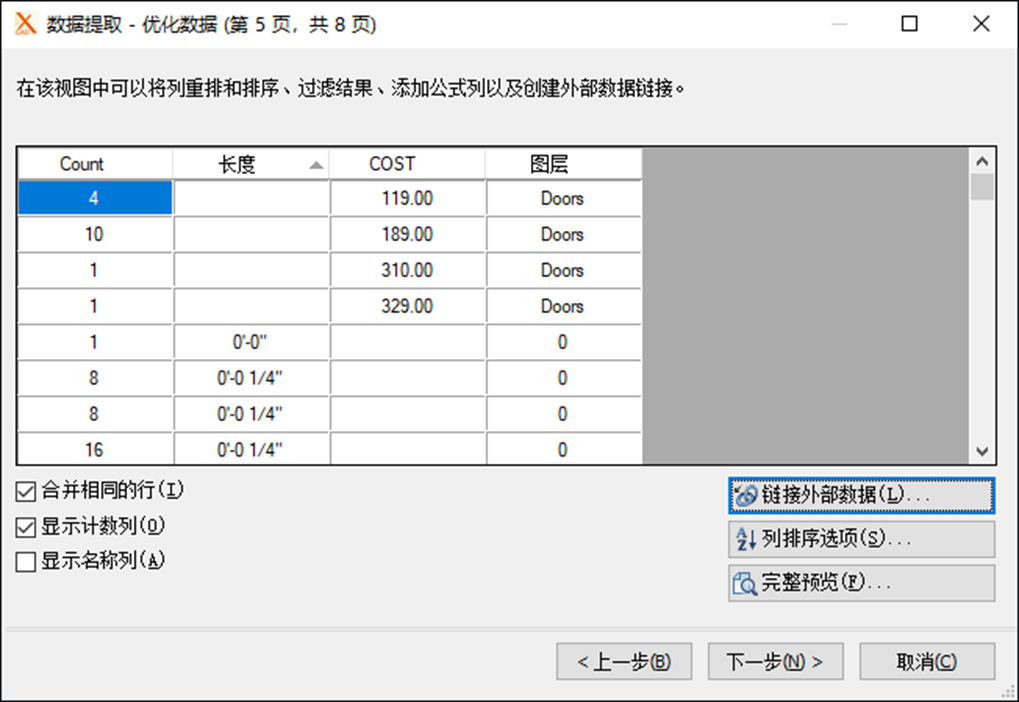

Excel 电子表格中的列将添加到数据提取向导中优化数据页面的列上。


除“成本”列外,所有列都添加到提取数据列中。使用列标签中的符号指定 Excel 列。

图形中插入的表格包含提取的数据和 Excel 电子表格中的列。

如果从中提取特性数据的图形发生更改,则将通知用户数据提取处理表不再是最新的。例如,如果图形中的某些门被调整尺寸或删除,则可以选择通知用户需要更新数据提取处理表。在一些重要时刻(例如打印或发布时),了解表格中的数据是否是最新的很重要,此时,通知特别有用。

启动数据提取

创建新的数据提取时,会提示用户将有关提取的所有特定细节保存到数据提取 (DXE) 文件。DXE 文件存储了图形和文件夹选择、对象和特性选择以及格式选择。

可以使用数据提取文件作为样板以随时执行相同类型的提取。如果需要重复提取相同类型的信息,使用 DXE 文件既省时又方便。

也可以编辑现有的数据提取,例如添加或删除图形、添加或删除对象、选择要从中提取数据的不同特性。参照相同 DXE 文件的表格(即使这些表格位于其他的图形中)会在表格更新时显示更改内容。
