关于获取面积与质量特性信息
可以获取选定对象的或来自一系列点的面积、周长和质量特性。
使用命令计算面积

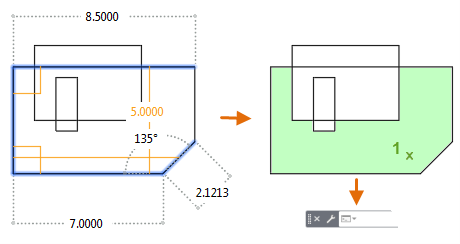

通过 MEASUREGEOM 和 AREA 命令,可以指定一系列点或选定对象来获取闭合的面积。 在 MEASUREGEOM 命令中使用“快速”模式时,可以在封闭区域内单击一下以在“命令”窗口中显示计算的面积和周长。周长计算包括封闭内部孤岛的计算。
按住 Shift 键并单击,可在考虑范围内添加或删除区域。还包括封闭孤岛的周长,如下图所示。
提示要快速获取由几个二维对象围成的面积,请使用 BOUNDARY 命令来创建一个封闭面域或多段线。然后,可以使用“特性”选项板或 LIST 命令获取面积和周长。
定义面积

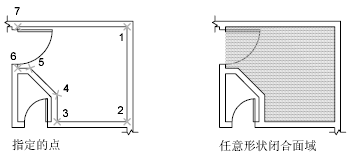

您可以测量由指定的点封闭的面积。这些点所在的平面必须与当前 UCS 的 XY 平面平行。
计算对象的面积、周长或圆周
可以计算圆、椭圆、多段线、多边形、面域和三维实体的封闭面积、周长或圆周。显示的信息取决于选定的对象类型。
• 圆。 显示面积和圆周信息。
• 椭圆、闭合的多段线、多边形、平面闭合的样条曲线和面域。 显示面积和周长信息。对于宽多段线,此面积由线的宽度中心决定。
• 非闭合对象(例如非闭合的样条曲线和非闭合的多段线)。 显示面积和长度;按假设直线段连接起点和端点来计算面积。
• 3DTHXCAD 三维实体。 显示对象的三维总面积。

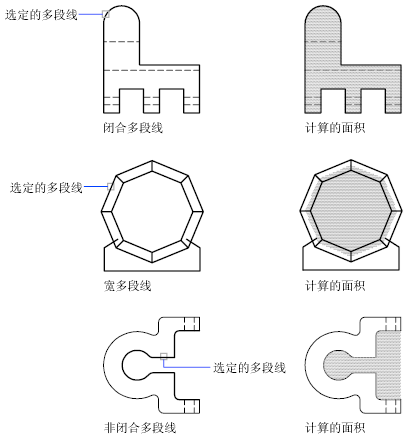

样例:如何计算各种面积
计算组合面积
可通过指定点或选择对象来计算多个区域的总面积。例如,可以在平面布置图中测量选定的房间的总面积。
您可以从其他面积中减去面积。计算时,可从组合面积中减去多个面积。例如,如果已计算出地平面的面积,则可以减去房间的面积。
如果将封闭区域转换到面域,可以添加或减去它们以创建合成的区域,并使用“特性”选项板或 LIST 命令来查找所需的信息。
计算质量特性
使用 MASSPROP 命令,可以分析二维面域和三维实体的质量特性(包括体积、面积、惯性矩、重心等)。可以将计算结果保存为文本文件。
