线型是指定给几何图形对象的视觉特性。线型可以是虚线、点线、文字和符号形式，也可以是未打断和连续形式。

当前的线型设置定义所有新几何图形对象的默认外观。在没有选择任何对象时，您可以在功能区的“常用”选项卡的“特性”面板中查看哪个是当前线型。

• 连续线型以实线、未打断的形式显示对象。

• ByLayer 线型使用指定给当前图层的线型来显示对象。

• 如果明确设置了线型，例如设置为 DASHDOT，将使用该线型显示对象，而不论当前图层如何。

• “ByBlock”线型使用连续线型显示对象，直到将这些对象组合到块定义中。将块插入到图形中时，该块将显示这些对象的当前线型。

加载线型

在您使用其他线型之前，您必须使用线型管理器将它们加载到图形中。

对于您经常使用的线型，您可以将它们加载到样板图形中。在您随后从样板中创建图形时，这些线型已加载。

线型在线型定义 (LIN) 文件内定义。当您加载线型时，您可以从该文件内选择线型定义文件和特定的线型。两种可用的线型定义文件为：acad.lin（用于英制单位）和 acadiso.lin（用于公制单位）。

注意:由于缩放，请不要在相同的图形中混合英制和公制线型。

可以使用 PURGE 命令或通过线型管理器来删除图形中未参照的线型定义。无法删除 BYBLOCK、BYLAYER 和 CONTINUOUS 线型。

线型比例

线型比例针对每个图形单位，控制线型图案的大小和重复间距。存在大量的缩放选项，可以影响线型的显示和打印方式。

全局比例因子

全局比例因子将影响图形中所有线型的外观。通过在命令提示下或使用线型管理器更改 LTSCALE 系统变量，您可以设置全局比例因子。默认的全局比例因子为 1.0。比例因子越小，重复的线型图案数就越多且每个线型图案的间距也越小。

如果您更改全局比例因子，图形中所有线型的外观将发生更改。

当前对象比例

当前对象比例（也称为当前的线型比例）控制新对象的线型比例。您可以通过更改 CELTSCALE 系统变量或使用线型管理器来设置当前的对象比例。默认的当前对象比例为 1.0。当您创建几何图形时，当前的对象比例值将成为对象的线型比例特性。您可以在“特性”选项板中更改现有对象的线型比例。

对象的线型比例基于全局比例因子和线型比例特性。在 CELTSCALE = 2 的图形中绘制的直线，如果将 LTSCALE 设置为 0.5，其效果与在 CELTSCALE = 1 的图形中绘制的直线 LTSCALE = 1 时的效果相同。

图纸空间线型比例

当您在图纸空间内工作时，布局视口将设置为不同的比例。当您从图纸空间打印时，将 PSLTSCALE 系统变量设置为 1，从而在视口之间以统一的方式打印所有线型图案，而不考虑比例。如果 PSLTSCALE 设置为 0，所有线型都将使用 LTSCALE 的全局设置。

模型空间线型比例

当您在“模型”选项卡中工作时，注释比例可以影响线型比例。从“模型”选项卡打印时，如果您不希望注释比例影响线型，请将 MSLTSCALE 系统变量设置为 0（零）。MSLTSCALE 的默认值为 1。

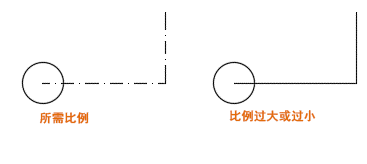

线型比例和短线段

如果您使用图案指定了线型，但对象的线型仍看起来像实体，则您可能需要为对象指定不同的线型比例。

您可以在“特性”选项板中更改对象的线型比例以获取所需的外观。

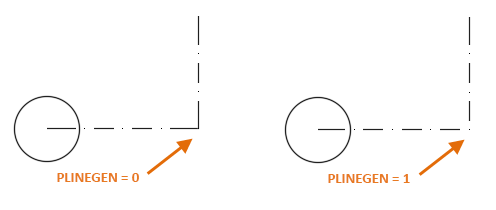

线型和多段线顶点

对于多段线，可以指定线型图案在每条多段线中是处于居中位置，还是连续跨越顶点。

使用 PLINEGEN 系统变量为新对象指定此选项。您可以在“线型生成”设置的“特性”选项板中更新现有多段线。
