使用活动截面可以在三维模型或面域中动态移动截面对象。

什么是活动截面？

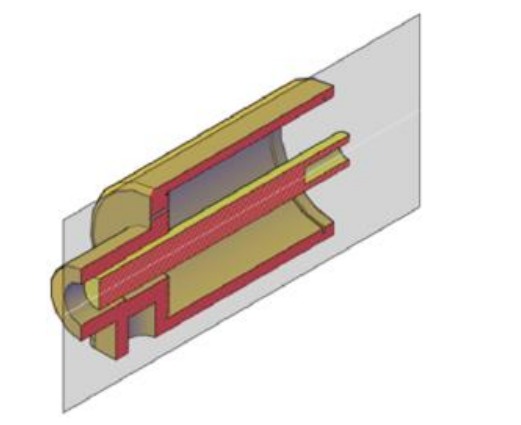

活动截面是用于在三维实体、曲面或面域中查看剪切几何体的分析工具。

可以通过在对象中移动截面对象来使用活动截面分析模型。例如，在引擎部件中滑动截面对象可以帮助用户看到其内部部件。可以使用此方法创建可保存或重复使用的横截面视图。

打开和使用活动截面

活动截面用于模型空间中的三维对象和面域。激活活动截面后，可以通过使用夹点调整截面对象或其线段的位置来更改查看平面。

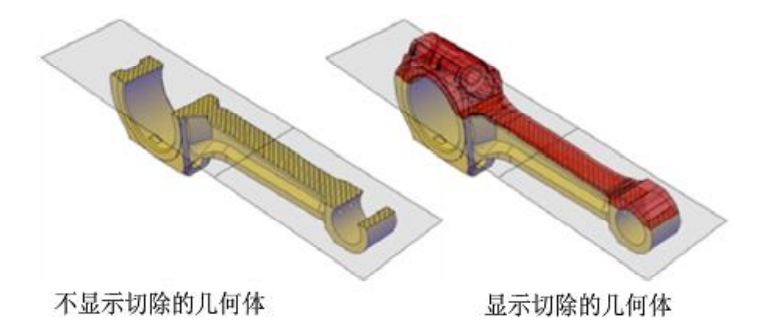

通过打开切除几何体，可以显示包含截面平面的整个对象。只能在截面平面处于激活状态时打开此选项（可以从快捷菜单中打开）。

活动截面根据创建截面对象的方式自动打开或关闭。例如，选择一个面以定义截面平面时，将打开活动截面。使用 SECTIONPLANE 的“绘制截面”选项创建截面时，将关闭活动截面。创建截面对象后，可手动打开或关闭活动截面。

一个图形可包含多个截面对象。但是，一次只能为一个截面对象激活活动截面。如果模型包含两个截面对象：截面 A 和截面 B。如果已打开截面 A 的活动截面，而您激活截面 B 的活动截面，截面 A 的活动截面将自动关闭。

关闭截面对象图层不会关闭活动截面。但是，冻结图层会关闭活动截面。
