什么是属性？

属性是将数据附着到块上的标签或标记。属性中可能包含的数据包括零件编号、价格、注释和物主的名称等等。

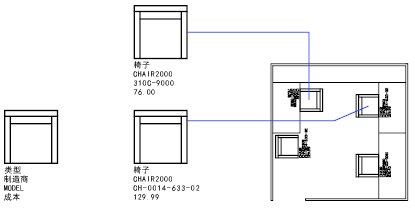

下图显示了具有四种属性（类型、制造商、型号和价格）的“chair”块。由于标记被设置为变量，可以为每个插入的块参照添加有关每个实例的特定信息。

从图形中提取的属性信息可用于电子表格或数据库，以生成明细表或 BOM 表。只要每个属性的标记都不相同，就可以将多个属性与块关联。

在定义属性时，可以指定

• 按名称标识属性的唯一标记。

• 可以在插入块时显示的提示

• 如果未在提示下输入变量值，将使用的默认值

如果计划提取属性信息在明细表中使用，可能需要保留所创建的属性标记列表。以后创建属性样板文件时，将需要此标记信息。

注意:请务必确保属性标记具有唯一的名称。增强属性编辑器将任何重复的标记显示为红色。提取数据时或将重复的标记用于动态块时，它们会引发问题。

关于属性模式

属性模式控制块中属性的行为。例如，您可以控制

• 属性在图形中是否可见。不可见属性不能显示或打印，但其属性信息存储在图形文件中，并且可以写入提取文件以供数据库程序使用。

• 属性是常量还是变量。插入带有变量属性的块时，会提示用户输入要与块一同存储的数据。块也可以使用常量属性（即属性值不变的属性）。常量属性在插入块时不提示输入值。

• 属性是否可以相对于块的其余部分移动。可以使用夹点更改属性的位置，无需重新定义块。要防止发生这种移动，您可以锁定属性相对于块中其他对象的位置。

• 属性是单行文字属性还是多行文字属性。与单行文字属性（限制为 255 个字符）不同，多行文字属性提供增强的格式选项。

注意: 当图形保存为传统的基于 3DTHXCAD 的产品时，多行文字属性将转换为若干单行文字属性。如果在更高的版本中重新打开图形文件，将恢复多行文字属性。

将属性附着到块上

在您创建一个或多个属性定义后，可以将它们附着到块，方法是在定义或重新定义块时，将它们包含在选择集中。

要同时使用几个属性，请先定义这些属性，然后将它们包括在同一个块中。例如，可以定义标记为“类型”、“制造商”、“型号”和“价格”的属性，然后将它们包括在名为 CHAIR 的块中。

通常，属性提示顺序与创建块时选择属性的顺序相同。但是，如果使用窗交选择或窗口选择选择属性，则提示顺序与创建属性的顺序相反。可以使用块属性管理器来更改插入块参照时提示输入属性信息的次序。

在块编辑器中打开块定义时，还可以使用“属性次序”对话框（BATTORDER 命令）来更改插入块参照时提示输入属性信息的次序。

使用属性而不将其附着到块中

也可以创建独立属性。定义属性并保存图形后，即可将此图形文件插入到另一图形中。插入图形时，将出现输入属性值的提示。
