关于标注约束
标注约束控制设计的大小和比例。它们可以约束以下内容:
• 对象之间或对象上的点之间的距离
• 对象之间或对象上的点之间的角度
• 圆弧和圆的大小

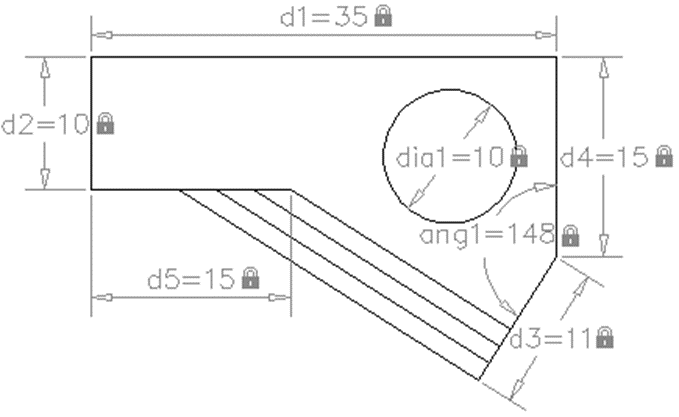

例如,下图包括线性约束、对齐约束、角度约束和直径约束。
如果更改标注约束的值,会计算对象上的所有约束,并自动更新受影响的对象。
此外,可以向多段线中的线段添加约束,就像这些线段为独立的对象一样。
注意:标注约束中显示的小数位数由 LUPREC 和 AUPREC 系统变量控制。
比较标注约束与标注对象
标注约束与标注对象在以下几个方面有所不同:
• 标注约束用于图形的设计阶段,而标注通常在文档阶段进行创建
• 标注约束驱动对象的大小或角度,而标注由对象驱动
• 默认情况下,标注约束并不是对象,仅以一种标注样式显示,在缩放操作过程中保持相同大小,且不能输出到设备
如果需要输出具有标注约束的图形或使用标注样式,可以将标注约束的形式从动态更改为注释性。
参照变量和方程式
通过参数管理器,可以定义自定义用户变量,可以从标注约束及其他用户变量内部引用这些变量。定义的表达式可以包括各种预定义的函数和常量。
