在大型或复杂图形中，您可以创建和保留几何图形对象，以用作创建新对象和检查现有对象的参照。

参照几何图形，也称为构造几何图形，通常包括直线、圆、点、参照线和射线。参照几何图形可用于定义二维设计的基本包络、干涉边界、中心线和关键位置，例如旋转零件的重心或地图上的基准。

对于 3DTHXCAD 中的三维建模，参照几何图形包括二维轮廓、旋转轴、移动路径和三维线框模型。

参照几何图形的优势

通过复制或偏移和修剪，使用参照几何图形创建其他对象。当您从现有几何图形工作时，您将获得以下优势：

• 便于在图形内创建、修改和重新构造区域

• 使用参照几何图形中的对象捕捉、对象捕捉追踪和极轴追踪

• 避免使错误扩散到其他几何对象

• 轻松查看位置、旋转和距离

• 查找和更正大小不正确或位置错误的对象

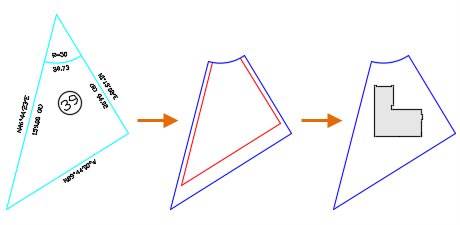

在下面的示例中，您可以使用收进线作为参照，来帮助您在地块上定位住宅基地的位置。

使用图层进行管理

将您的参照几何图形保留在专用图层上。如果您选择使用数字前缀（例如 00, 01 等依此类推）的图层名称，则可以确保图层将显示在图层列表的顶部。然后，您可以轻松打开和关闭这些图层，而无需滚动浏览整个图层列表。您还可以选择为参照图层指定一个较高的透明度值或鲜艳的颜色，以便与其他对象的参照几何图形区分，同时管理您图形的视觉复杂性。

提示 若要为参照几何图形创建多个图层，您可以选择仅显示紧急任务所需的图层。
