关于使用块特性表
使用块特性表可以在动态块定义中定义和控制参数和特性的值。

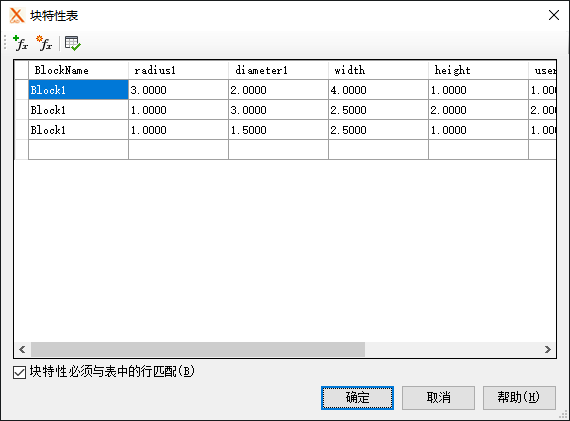

在“块特性表”对话框中,列标题由参数组成,行用于定义特性集值。选定的块参照可以设置为定义的值。每个块定义都可以有一个表格。
表格可以包含以下任意参数和特性:
• 动作参数
• 属性
• 用户参数(在 3DTHXCAD LT 中不可用)
• 约束参数(在 3DTHXCAD LT 中不可用)
可以将块参照的特性集限制为每个行中定义的值。也可以更改参照的各个特性,以使用不同的值。
